从已建成的钢结构住宅来看，主要有：

1）薄壁型钢组合墙板形式；

2）纯框架形式；

3）框架支撑形式；

4）型钢混凝土组合形式；

5）钢框架－混凝土抗震墙形式；

6）经过验证的轻钢网模快建房形式

（轻钢+网模+灌浆）

后面几种形式可以满足多高层住宅设计要求，但从使用的角度都存在一个共同问题，即梁柱突出对住宅内部观感的影响。

住宅相对于其它建筑有其特殊性，办公、厂房可以采用较为固定柱网，层高也较高，其梁柱所占空间给人的感观是适宜的，柱网规则有利于梁的布置。

相反住宅是一个变化多端的产品，根据建筑的要求，很少布置出规则的柱网，房内开间相对较小、变化较多，不利于钢框架布置。

由于钢材的特点，它在住宅中只能形成框架体系或桁架体系，可以说框架体系如果适用于普通住宅，钢框架必然有其大显身手的地方，普通框架结构不能解决住宅应用问题的话，常规钢框架体系在普通住宅中应用也有相似的弱点。

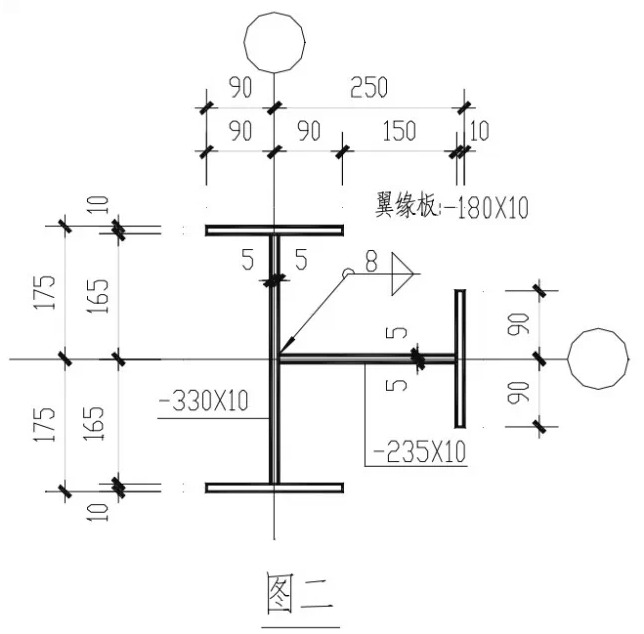

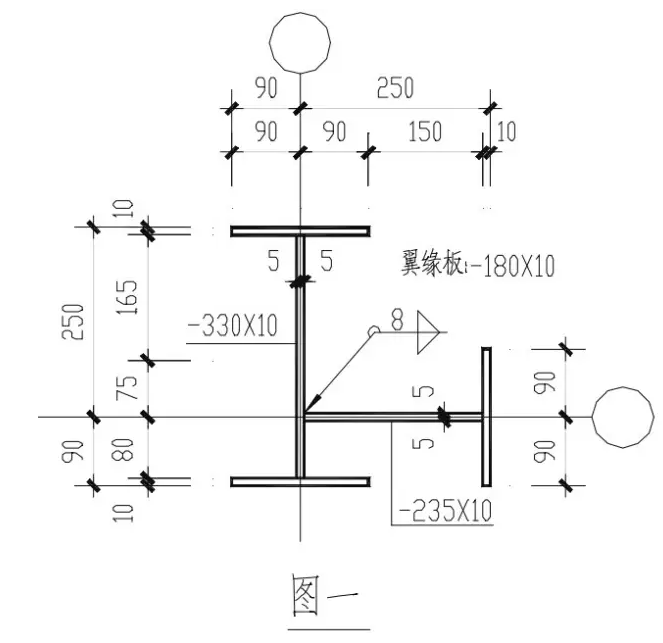

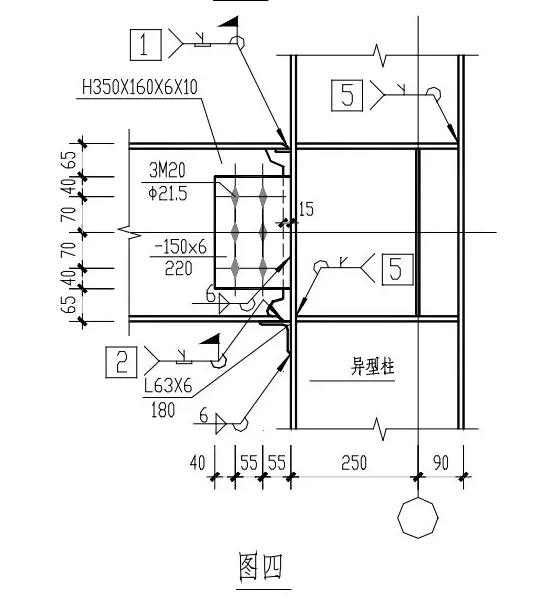

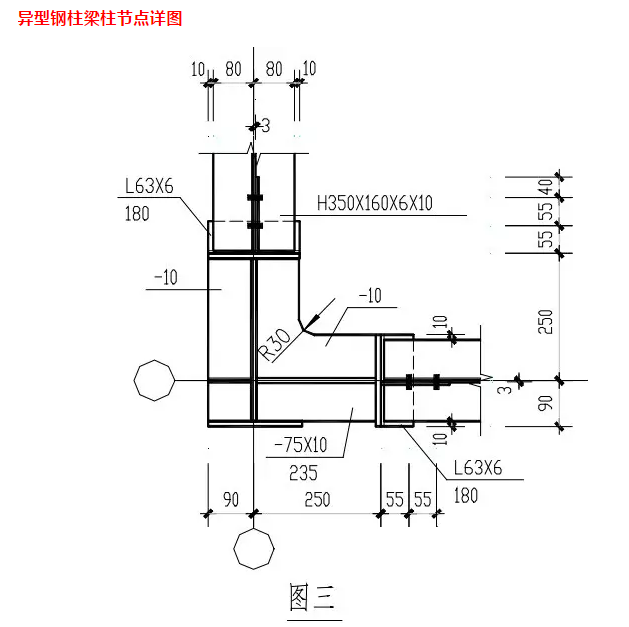

受短肢剪力墙结构的启发，笔者在钢结构住宅设计中将钢柱设计成异型柱形式，以配合建筑变化的要求，图1 是两种异型钢柱截面，根据建筑墙体厚度减去面层厚度来设定翼缘宽度，框架梁与异型钢柱各个方向的翼缘刚接，图2 为相应的节点连接详图。

异型钢柱示意图

工业厂房设计中经常采用异型钢柱，采用排架受力体系时，异型钢柱经常设计成双轴对称或主受力方向单轴对称，厂房纵向采用支撑系统抵抗纵向水平力，系杆、支撑构件多连接于异型柱弱轴形心轴上，这样在结构概念设计及采用杆系软件计算容易处理。

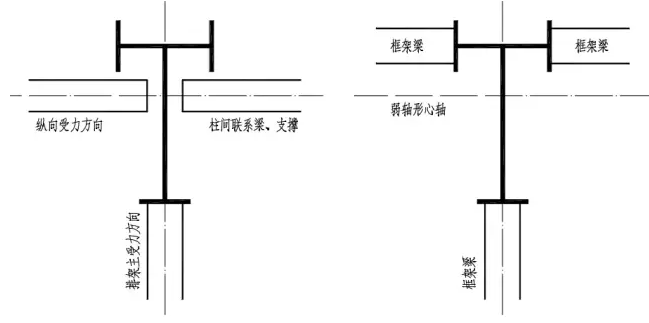

住宅中应用异型钢柱与厂房设计还是有很大区别的，下图是厂房梁柱连接方式与住宅梁柱连接方式的简单比较，

可以看出在住宅中，梁柱的截面形心轴不在同一位置上，不符合常规设计理念，在采用杆系软件计算时无法解决偏轴问题。

尽管如此，与短肢剪力墙结构相比，笔者认为异型柱是在原来较大的矩形框架柱截面或整片混凝土墙修改为的截面面积较小的异型截面，相应地也减少了截面特性，而异型钢柱是在一个工字钢截面上增加一个T型截面，相应地是增加了弱轴方向的截面特性，特别是将钢梁与钢柱弱轴的刚性连接节点转化为与柱翼缘连接，优于常见设计中工字钢柱在弱轴方向设外伸连接板的刚性连接，加强了工字钢柱弱轴稳定，对结构安全是很有利的。

一般认为工字钢柱弱轴刚性连接不可靠，所以在很多构造手册上建议在弱轴采用铰接框架加支撑体系或者采用钢管柱设计方案，抗震规范“柱在两个互相垂直的方向都与梁刚接时，宜采用箱形截面。当仅在一个方向刚接时，宜采用工字形截面，并将柱腹板置于刚接框架平面内。”

规范中虽然没有明确说不可采用工字钢柱弱轴与钢梁刚接，但根据抗震规范节点抗震承载力验算要求，弱轴连接一般是无法满足相关条款要求的。

异型工字钢柱相比箱形柱的节点加工容易、施工方便节约钢材，相比框架支撑体系减少了支撑部分的设置，从应用角度可灵活用于住宅墙体中，满足建筑师对住宅内无外露结构构件的要求。

在设计中根据以下几个原则来确定柱截面：

1）按方钢管柱方案进行结构分析，根据计算应力比结果接近 0.9 的情况，选定框架梁截面尺寸，根据方钢管截面特性初选 X,Y 方向上工字钢截面,计算时不考虑腹板作用，初步确定异型柱截面；

2）按工字钢柱方案进行结构分析，异型柱 T 型构件布置方向，设柔性支撑代替异型柱中 T 型构件在工字钢弱轴上的刚度影响，按有侧移钢框架计算，调整异型钢柱中工字钢截面尺寸；完成后调整工字钢及柔性支撑布置方向，验算 T 型构件与工字钢腹板组成的工字钢截面尺寸；

3）根据上一步建立的模型，选取工字钢强轴所在的单榀框架进行抗震验算，只参考工字柱强轴应力计算结果，检验异型柱单向受力是否满足；

4）根据上述计算结果，手工核算梁柱节点处抗震承载能力，基础设计时考虑偏轴引起的附加弯矩；

5）以普通工字钢柱和方钢管柱按无支撑框架体系分别进行正常设计，其中钢梁按设计所选截面计算，根据合适的计算结果，统计钢柱用钢量以控制异型柱用钢量的上下限。

上述方法没有可依据的计算公式及条文，对偏轴引起的附加弯矩对整体的影响没有更多处理，这也是只在二三层住宅设计中应用，没在更高的工程里使用异型钢柱的原因。笔者提出异型钢框架方案，希望得到大家的批评指正。

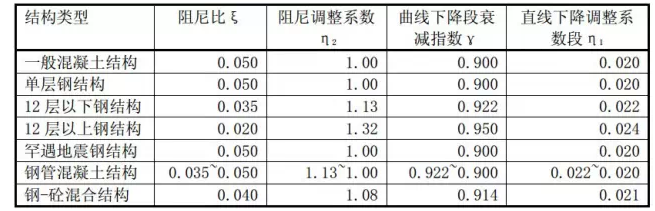

1、整体计算时选取合适的结构阻尼比根据抗震规范要求，除专门规定外，建筑结构的阻尼比应取0.05，当阻尼比不等于0.05时，地震影响系数曲线应进行修正，钢结构相关阻尼比选取值见表 1。

表 1 不同结构阻尼比应用值

从表 1 中数据可以看出，不同的钢结构体系有不同的地震影响系数，如果在结构分析时错误选择阻尼比对设计结果会产生较大影响,其中钢管混凝土和钢-砼混合结构由于是两种材料共同作用，在选取阻尼比时，应根据两种材料应用比例综合考虑阻尼比，结构整体刚度越柔，阻尼比选值越低。

2、刚接柱脚设计

常见柱脚分埋入式、外包式、外露式。在住宅设计中多采用外露式，相比其它两种方式，其现场安装、定位方便。

在设计时应注意，柱脚的刚度是靠底板的弹性变形或塑性变形来实现的，这就意味着整个结构变形包括钢结构本身变形及底板受拉变形后引起的整体变形，如在分析内力时视外露式为刚性柱脚，设计中要考虑层间位移角限值要有一定的富裕，同时应考虑底层钢柱弯矩反弯点下移引起的柱顶弯矩增大。

根据节点设计要求，为保证罕遇地震时不发生柱脚节点先于钢柱破坏，柱脚节点连接处的极限抗弯承载能力应大于 1.2 倍钢柱的全塑性受弯承载力（Wpnx·f）才可以，常见设计方法是根据柱脚反力来确定柱脚螺栓直径、连接焊缝,这样只能保证柱脚节点在多遇地震作用下具有一定强度而不破坏，而柱脚弯矩设计值所需截面抵抗模量一般小于钢柱本身截面抵抗模量（Wx），以H628X260X10X14 工字钢为例，1.2·Wpnx/Wx=1.36 倍，外露式很难保证这项设计要求。

而采用其它两种柱脚方式在转递钢柱内力时很容易满足前项要求，设计中传力明确、计算容易、构造简单、节省钢材。

插入式柱脚构造相比埋入式更简单，大部分书籍认为可靠性不如埋入式，建议用于单层钢结构厂房，不适合高层建筑钢结构。笔者认为在多层建筑钢结构可以采用，因为在许多工业项目中，单层厂房层高多在 10～30m，厂房内设多台吊车及大量检修平台，单柱荷载及地震作用往往大于普通住宅的情况，多层住宅柱脚在概念设计和计算设计都满足规范要求的情况下，采用插入式是没有问题的。新钢结构规范也增加了插入式柱脚的设计和构造规定。

3、楼板设计

楼板有预制楼板、现浇楼板、组合楼板等。采用预制楼板时应考虑预制板由于温度变化、荷载分布等原因，造成楼板接缝处开裂形成的单侧翼缘附加弯矩影响，即钢梁平面内整体抗弯应力与翼缘平面外抗弯应力双向组合后要满足折算应力限值，有些项目将楼板搁置在下翼缘上尤其要注意这个问题。

压型钢板组合楼盖在钢结构住宅中应用很多，整体分析时要考虑组合板的各向异性对框架梁的影响，包括根据楼板设置情况确定连续板或简支板、传力路径是单向还是双向、组合钢梁是按强边还是弱边组合造成的刚度差异；

楼板设计时要避免集中单向布置楼板，使结构体系形成横向或纵向承重，做到合理布置组合楼板，尽量形成双向承重结构。

4、梁柱刚性连接设计

梁柱间刚性连接计算可按常用设计法或全截面受弯设计法进行，当钢梁翼缘的抗弯承载力大于整个截面承载力的 70％时，可采用常用设计法进行设计，小于 70％时，应采用全截面抗弯设计法，在住宅设计中，钢梁多属于前者，常用设计法计算原则为翼缘和腹板分别承担弯矩和剪力，普遍认为计算容易，结果偏于安全。

事实上根据多高层房屋钢结构梁柱刚性连接节点的抗震设计和多高层房屋钢结构梁柱刚性节点的设计，不做任何处理的将钢梁与钢柱进行栓焊等强连接是很难达到强节点弱杆件的设计要求，对加强式节点设计有设计及构造详细说明，

具体做法主要有三种方式：梁端翼缘加焊楔形盖板、梁端底部加腋、犬骨式连接。在实际应用后认为，三者都存在增加施工难度的问题。第四种方式：梁端翼缘加宽方式，但在标准图集中不作为主推形式介绍，当建筑对梁宽没有要求的情况下，这种连接方式最为实用、便捷。
